Корпус микросхем SO
Описан пластиковый корпус малого размера (Plastic Small Outline Package — SO), приведен чертеж с габаритными размерами и рекомендуемые схемы площадок печатной платы для различных способов монтажа.
Корпус: SO - Plastic Small Outline Package (Пластиковый корпус малого размера)
Описание: Корпус в плане имеет форму прямоугольника, снабжен выводами, предназначенными для монтажа на поверхность. Существуют две разновидности корпуса: узкая, с шириной корпуса 3,9 мм (0,15 дюйма) и широкая, с шириной корпуса 7,5 мм (0.3 дюйма).

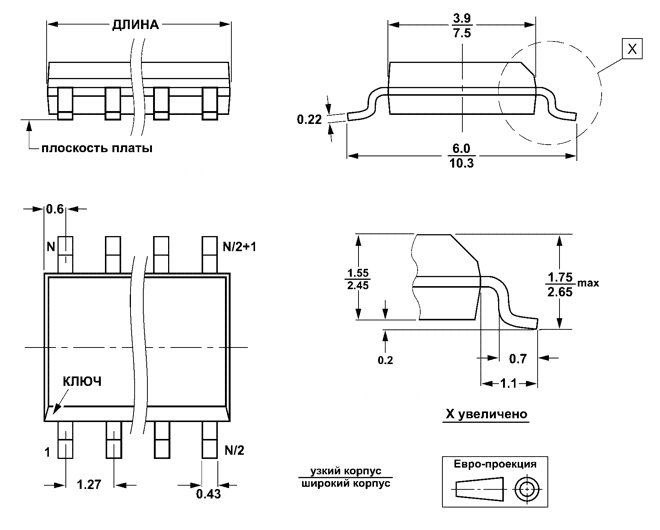

Чертеж корпуса с основными размерами (в мм.)
Длина корпуса зависит от числа выводов, значения приведены в этой таблице:
| Число выводов | 8 | 14 | 16 | 18 | 20 | 24 | 28 |
|---|---|---|---|---|---|---|---|
| Длина (мм), узкий корпус | 4,9 | 8,7 | 9,9 | – | – | – | – |
| Длина (мм), широкий корпус | – | – | 10,3 | 11,6 | 12,8 | 15,4 | 17,9 |
Если корпуса данного типа (узкий или широкий) для данного числа выводов не существует, в таблице стоит прочерк.

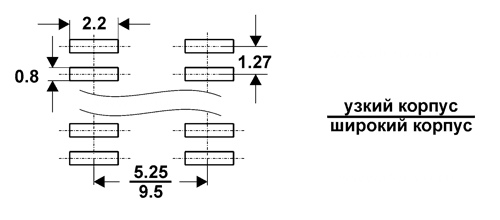

Ориентировочные размеры шаблона посадочного места для поверхностного монтажа приведены на рисунке (размеры в мм.).
