Корпус микросхем PDIP
Описан пластиковый корпус с выводами в два ряда (Plastic Dual In-line Package — PDIP), приведен чертеж с габаритными размерами и рекомендуемые схемы площадок печатной платы для различных способов монтажа.
Корпус: PDIP - Plastic Dual In-line Package (Пластиковый корпус с двумя рядами выводов)
Описание: Корпус в плане имеет форму прямоугольника, снабжен выводами, предназначенными преимущественно для монтажа в отверстия. Существуют две разновидности корпуса: узкая, с расстоянием между выводами 7,62 мм (0,3 дюйма) и широкая, с расстоянием между выводами 15,24 мм (0,6 дюйма).

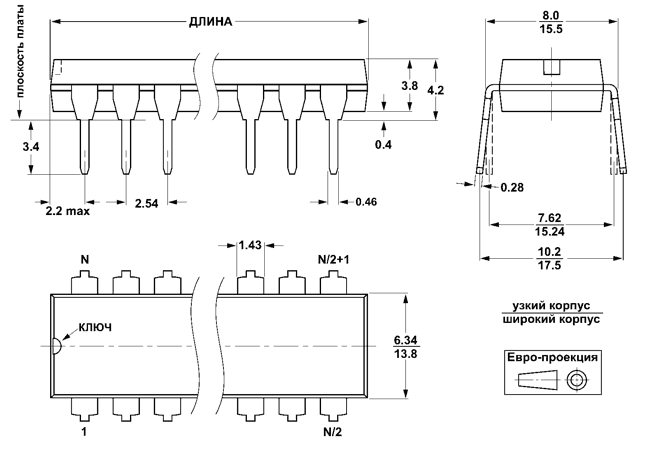

Чертеж корпуса с основными размерами (в мм.)
Длина корпуса зависит от числа выводов, значения приведены в этой таблице:
| Число выводов | 8 | 14 | 16 | 18 | 20 | 24 | 28 | 40 |
|---|---|---|---|---|---|---|---|---|
| Длина (мм), узкий корпус | 9,3 | 19,1 | 21,6 | 22,9 | 26,1 | 32,1 | 34,8 | – |
| Длина (мм), широкий корпус | – | – | – | – | – | 31,7 | 36,8 | 52,1 |
Если корпуса данного типа (узкий или широкий) для данного числа выводов не существует, в таблице стоит прочерк.

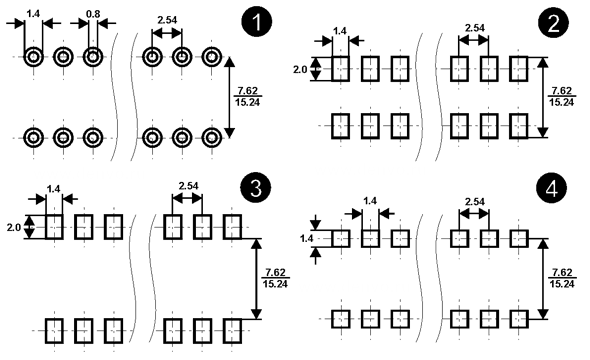

Существует, по меньшей мере четыре способа монтажа микросхем в данном корпусе на печатную плату: в отверстия (официально рекомендованный) и три варианта монтажа на поверхность (с подгибом ножек внутрь, наружу и без подгиба ножек). Ориентировочные шаблоны посадочного места для всех этих способов монтажа приведены на рисунке (размеры в мм.).
При монтаже в отверстия (шаблон 1) диаметр отверстия берется с учетом металлизации (в случае ее наличия). При монтаже на поверхность (шаблоны 2–4) необходимо обрезать выводы до длины примерно 1,5 мм от отметки "плоскость платы" (см. чертеж корпуса).
